湿电除雾器阳极管束是湿式静电除雾设备的阳极模块,是大型除尘除雾设备的基本组成部分,主要用来去除含湿气体中的尘、酸雾、水滴、气溶胶、焦油、PM2.5等有害物质,应用于煤电、冶金、锅炉、化工、垃圾焚烧、建材、水泥、玻璃等行业的湿烟气深度净化,实现清洁排放。
以下列举一下湿电除雾器阳极管的组装形式:
未组装的湿电除雾器阳极管
组装成方形的湿电除雾器阳极管束
为了方便运输,需要把方形阳极管束一分为二,安装时再进行拼接
外刷防晒胶衣的湿电除雾器阳极管束
半圆形不锈钢湿电除雾器阳极管束
圆形玻璃钢湿电除雾器阳极管束
平板式除雾器适用于中、低气速的吸收塔,主要用于气体和流体的分离,一般被装在吸收塔的顶部,可以很好去除3-5μm的雾滴,其分离出来的液滴直接落入吸收塔内的浆液池中。根据性能要求,平板式除雾器可以用于一层或者多层系统,并且可以加装在线冲洗系统,另外平板式除雾器也可以配合湿电静电除雾器、管束除尘除雾器等设备使用。
C型平板除雾器
C型带钩折流板 除雾效果比C型好
平板除雾器的材质除了PP材质,还有玻璃钢材质FRPP以及不锈钢材质304/316L/2205等。玻璃钢材质及不锈钢材质比PP耐高温。
S型平板除雾器
S型带沟平板除雾器-折流板,效果更好
氰尿酸生产线烟气净化湿电除雾器于近日发货,到货后立即安装,顺利的话,春节前有望调试运行。
氰尿酸生产线烟气净化湿电除雾器
两台湿电除雾器同时发货
两台20000m³/h气量二氯异氰尿酸、三氯异氰尿酸混合烟气治理湿电除雾器安装完毕,等待发货。
氰尿酸烟气湿电除雾器阳极管及气室
氰尿酸烟气湿电除雾器准备发货
湿电除雾器阳极管材料一般为导电玻璃钢阳极管,壁厚≥3mm,树脂采用乙烯基阻燃树脂,内表面平整光洁易冲洗。每根阳极管的电阻<100Ω。阴极线材质可以用2205双相钢、铅锑合金极线或者钛极线,要求湿电除雾器必须设计接地,接地电阻<2Ω。
导电玻璃钢阳极管
玻璃钢阳极管吊装

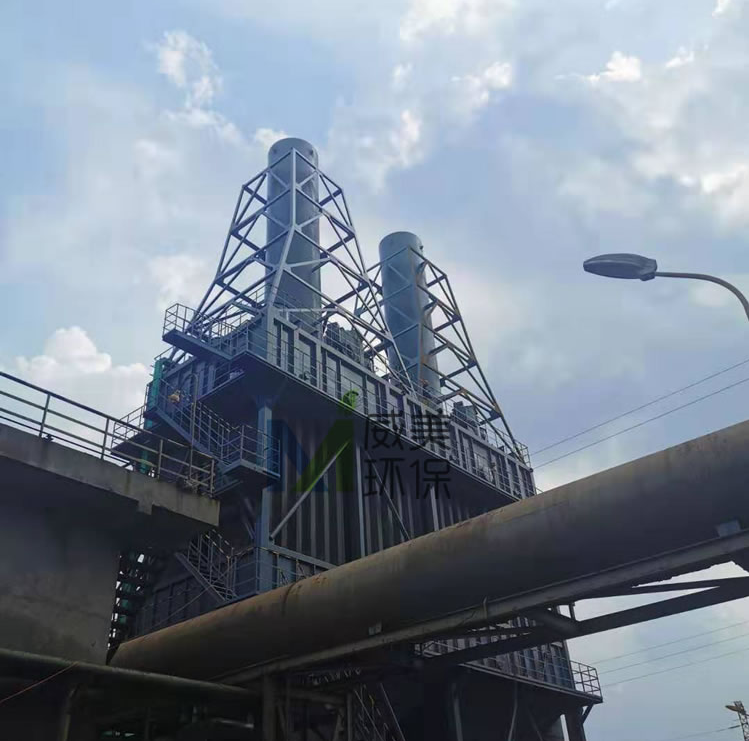

运行中的湿电除雾器
湿电除雾器壳体通常有三种选择,一种是碳钢内衬防腐鳞片,一种是玻璃钢材质,还有一种是不锈钢材质,以下是碳钢材质的工艺要求。
湿电除雾器壳体上气室、下气室、积灰室采用不小于5mmQ235钢板焊接而成,确保设备的密封性,杜绝泄露,进出口配法兰,外表面采用弄钢整体加强,防腐要求:除锈处理St2.0(表面无可见的油脂和污垢,并用没有附着不牢的氧化皮、铁锈和油漆涂层等附着物),底漆:环氧铁红底漆两道,每道厚度35μm;面漆:丙烯酸聚氨酯面漆两道,每道厚度35μm。内表面做喷砂处理去除铁锈及表面油污以增强附着力,再手工涂覆玻璃鳞片≥3mm,金属结构玻璃鳞片胶泥选用指定公司产品。
钢制外壳内部玻璃鳞片防腐示例
钢制外壳湿电除雾器
砖厂烟气治理湿电除雾器运行达五年,除尘效率下降,通过检查发现是湿电除雾器的极线放电电压、电场强度、喷淋的原因,于是对钛极线、防摆架以及喷嘴进行了更换。
砖厂烟气治理湿电除雾器钛极线及防摆架更换现场,内部的灰尘污垢清晰可见
磷化工湿电除雾器处理烟气为脱硫后烟气和水汽,烟气中含有硫、磷、砷、氟等强腐蚀性介质,工作湿度90摄氏度以下。
拆下来的湿电除雾器大梁和绝缘箱,腐蚀程度已经很严重
拆下来的湿电除雾器阳极系统管束和气室也有不同程度的腐蚀
近日,河北威美在云南制糖厂的湿电除雾器大修项目完工,环保达标是生产线中重要的一环,期待在即将到来的榨季生产过程中发挥应有的作用。
制糖厂湿电除雾器大修项目
在湿电除雾器、脱硫塔、管道玻璃鳞片防腐施工之前,必须按要求做好详细的施工方案,签订安全协议,提供材料出厂质检报告、合格证、发货清单、采购合同等手续。
以下为玻璃鳞片防腐施工步骤:
1、喷砂
喷砂前要清除铁锈及氧化层、油污等杂质,以6-8kg/cm2的压缩空气,用石英砂或铁矿进行喷砂处理。喷砂表面清洁度应相当于或估于GB8923-88中的Sa2.5标准,表面粗糙度为50-80μm,空气湿度<85%,不做衬里层或已做好的部位加以保护,以免受到喷砂破坏。
2、底涂
喷砂结束后应在8小时以内涂抹底漆、底层涂料采用乙烯基酯树脂原色,根据比例添加固化剂并搅拌均匀。用辊筒进行滚刷,做到滚刷均匀,无漏刷和流挂等现象。
3、鳞片层(第1次)
采用玻璃鳞片,按比例添加固化剂并搅拌均匀,用泥抹子与辊筒进行施工,做到涂抹均匀,同时用辊筒蘸取少量苯乙烯轻轻滚压,并调整表面(平均厚度1mm)。
4、鳞片层(第2次)
采用玻璃鳞片,按比例添加固化剂、色浆并搅拌均匀,用泥抹子与辊筒进行施工,做到涂抹均匀,同时用辊筒蘸取少量苯乙烯轻轻滚压,并调整表面(平均厚度1mm)。
5、检验
电火花测试(6000v/mm)厚度测试(≥2.0mm)外观检查。
6、面涂
按比例添加固化剂并搅拌均匀,做到滚刷均匀,无漏刷和流挂等现象。

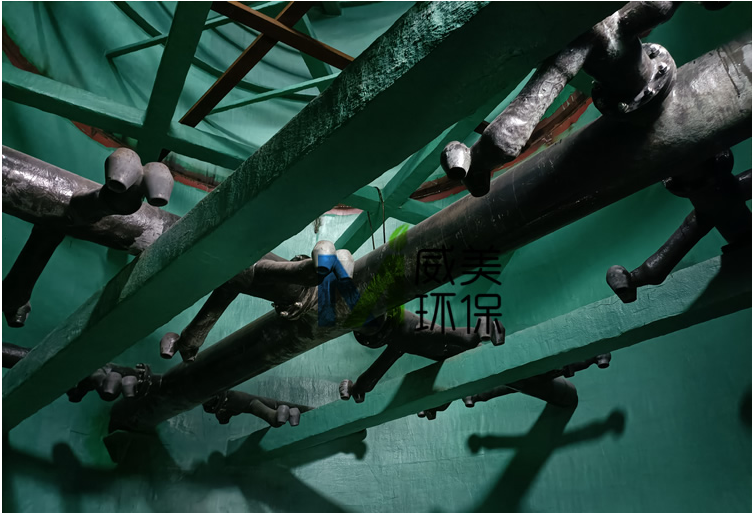

威美环保脱硫塔玻璃鳞片防腐施工
湿电除雾器是一种用来处理含微量粉尘和微颗粒的除尘设备,主要用来除去含湿气体中的尘、酸雾、水滴、气溶胶、臭味、PM2.5等有害物质,是治理大气粉尘污染的专业设备。河北威美环保作为湿电除雾器的设计生产厂家,在对湿电除雾器的阴极线选择方面有着丰富的经验。
左上:重锤 右上:钛极线 左下:铅锑合金阴极线 右下:2205双相钢阴极线
阴极线的性能直接关乎湿电除雾器除尘效率,因为阴极线断裂所产生的后果,对湿电除雾器正常运行影响严重,将会造成电场短路或严重闪络,因此,在湿电除雾器设计中,应根据不同的工况条件,从适应性、安全性、经济性出发合理选择适配极线。
2205双相钢阴极线
316L不锈钢阴极线安装现场
从牢固可靠性对各种烟气的适应性和经济性等综合来看,排列顺序应是:锯齿线、新型管形芒刺线、管形芒刺线、螺旋线、角钢芒刺线、鱼骨针刺线、星形线。另外强调的是对于不同的烟气性质和除雾器的结构应选择不同的阴极线。如一电场含尘浓度较高时,容易产生电晕封闭,应选用管形芒刺线或螺旋线;而对于后几个电场,由于烟气含尘量较低、灰尘粒度细、黏性大、比电阴较高等特点,则应先用螺旋线;电场内烟气流速高时(1.3m/s以上),宜选用对风适应性强的锯齿线、鱼骨针刺线或螺旋线。在砖厂湿电除雾超低排放中,选用2205阴极线完全可以达到要求。
湿电除雾器使用的钛极线及配重重锤
泥磷回收综合利用项目湿电除雾器,过流介质为碱洗塔后的饱和湿烟气(湿空气及含酸或碱水汽),包含黄磷尾气燃烧后烟气和蒸磷烟气,正常烟气温度为40-55℃,PH值在4-10之间,含氟化物、硫、磷等酸性物质和粉尘,或者含有多余碱洗液,具有较强的腐蚀性。湿电除雾器处理能力为185000m³/h,入口正常烟气温度40-55℃,入口烟尘含量≤60mg/m³时,湿电除雾器出口烟尘浓度要求≤15mg/m³。
泥磷回收综合利用项目湿电除雾器运行数据
